Die CCIR-Fernsehnorm |
| |
| Farbfernsehsystem: | PAL |
| Bildseitenverhältnis: | 4:3 |
| Zeilenzahl: | 625 |
| Bandbreite: | 5 MHz |
| Kanalbreite: | 7 MHz |
| Bildwechselfrequenz: | 25 Hz |
| Abtastart: | Zeilensprungverfahren (2 Halbbilder je 312,5 Zeilen) |
| Zeilenfrequenz: | 15,625 kHz |
| Vertikalsynchronimpulse: | 270 us Dauer |
| Horizontalsynchronimpulse: | 5,8 us Dauer |
| Modulationsart Bild: | Restseitenbandmodulation, negativ |
| Modulationsart Ton: | FM |
| Übertragenes Seitenband: | oberes |

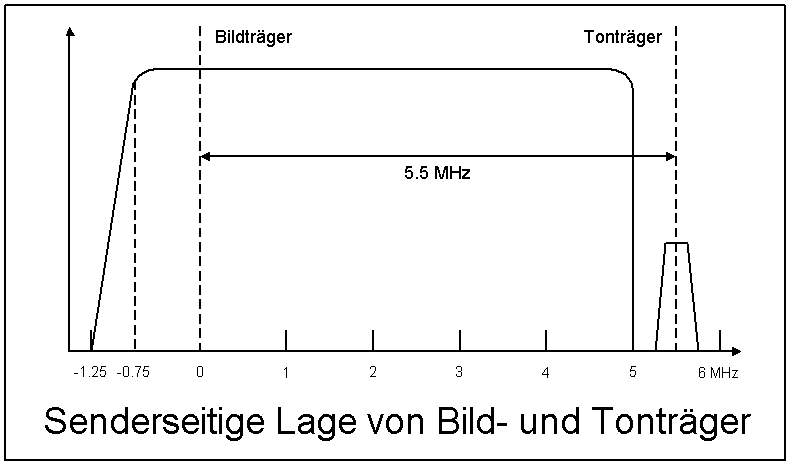

| Lage des Tonträgers zum Bildträger: | +5,5 MHz |
| Pegelwerte | |
| Synchronpegel: | 100% |
| Schwarzpegel: | 70% |
| Weißpegel: | 10% |
Bandpläne
Die Urheberrechtslage gestattet es leider nicht, an dieser Stelle Bandpläne zu
veröffentlichen (aaargh). Angeblich sind Bandpläne geschütztes Eigentum der die
Frequenzen jeweils vergebenden und verwaltenden Behörden. Aber hier sind ein paar Links:
|
